Ultrasonik Sistemler

Ultrasonik Muayene Sistemleri Nedir ve NDT'deki Önemi Nedir?

Ultrasonik muayene (UT) sistemleri; endüstriyel imalat, kalite güvence ve periyodik bakım süreçlerinde malzemelerin iç yapısal bütünlüğünü, et kalınlıklarını ve olası süreksizliklerini belirlemek amacıyla kullanılan yüksek frekanslı ses dalgası tabanlı tahribatsız muayene (NDT) teknolojileridir. Malzeme bilimi ve endüstriyel denetim regülasyonlarında en güvenilir hacimsel hata tespit yöntemi olarak kabul edilen ultrasonik sistemler; ham döküm bloklardan en hassas havacılık kompozitlerine kadar çok geniş bir spektrumda malzemenin mekanik ve fiziksel özelliklerine zarar vermeden derinlemesine analiz imkanı sunar. Ağır sanayi, petrokimya, enerji, savunma ve otomotiv gibi sıfır hata toleransıyla çalışan sektörlerde operasyonel güvenliğin ve sürdürülebilirliğin en kritik sac ayaklarından biridir.

Ultrasonik Test Sistemleri Nasıl Çalışır ve Hangi Fiziksel Prensiplere Dayanır?

Ultrasonik test sistemlerinin çalışma mekanizması, akustik dalga mekaniği ve elektro-akustik dönüşüm (Piezoelektrik etki) ilkelerine dayanır:

• Akustik Dalga Üretimi: Sistem, bir transdüser (prob) içerisinde yer alan piezoelektrik kristallerin yüksek voltajlı elektrik sinyalleriyle uyarılması sonucu insan kulağının duyamayacağı frekanslarda (genellikle 0.5 MHz - 20 MHz) ultrasonik ses dalgaları üretir.
• Sinyal İletimi ve Yayılım: Üretilen dalgalar, yüzey pürüzlülüğünü absorbe eden bir kuplant (jel veya su) vasıtasıyla test malzemesinin içine iletilir ve malzeme içinde doğrusal veya açılı olarak ilerler.
• Akustik Empedans ve Yansıma: Ses dalgası homojen malzeme içinde ilerlerken; bir çatlak, boşluk, porozite, laminasyon veya malzemenin arka duvarı (sınır yüzeyi) gibi farklı bir akustik empedansa sahip süreksizlikle karşılaştığında kırılmaya ve yansımaya uğrar.
• Veri İşleme ve Görselleştirme: Yansıyan bu eko (yankı) sinyalleri transdüser tarafından toplanarak tekrar elektrik sinyaline dönüştürülür. Cihazın yüksek hızlı işlemcileri, sesin malzeme içindeki gidiş-dönüş süresini (Time of Flight) ve sinyal genliğini hesaplayarak süreksizliğin yerini, derinliğini ve boyutunu anlık olarak A-Scan, B-Scan veya C-Scan formatında dijital ekranlara yansıtır.

Endüstriyel Ultrasonik Sistemlerin Çeşitleri Nelerdir?

Uygulama alanının geometrik karmaşıklığına, test hızına ve hedeflenen hata yakalama olasılığına (POD) göre optimize edilmiş endüstriyel ultrasonik sistem segmentleri şunlardır:

• Konvansiyonel Ultrasonik Hata Detektörleri ve Kalınlık Ölçerler: El tipi ve taşınabilir yapılarıyla sahada kaynak dikişi kontrolleri, döküm ve dövme parça muayeneleri ile korozyon kaynaklı cidar incelmelerinin takibinde kullanılan standart cihazlardır.
• İleri Ultrasonik Teknolojiler (Phased Array ve TOFD): Çoklu piezoelektrik element dizilimlerinin elektronik olarak kontrol edilmesi esasına dayanan Phased Array (PAUT) ve süreksizlik uçlarındaki ses kırınımlarını ölçen TOFD sistemleri, karmaşık kaynak geometrilerinde milimetrik ve yüksek çözünürlüklü boyutlandırma sunan ileri düzey çözümlerdir.

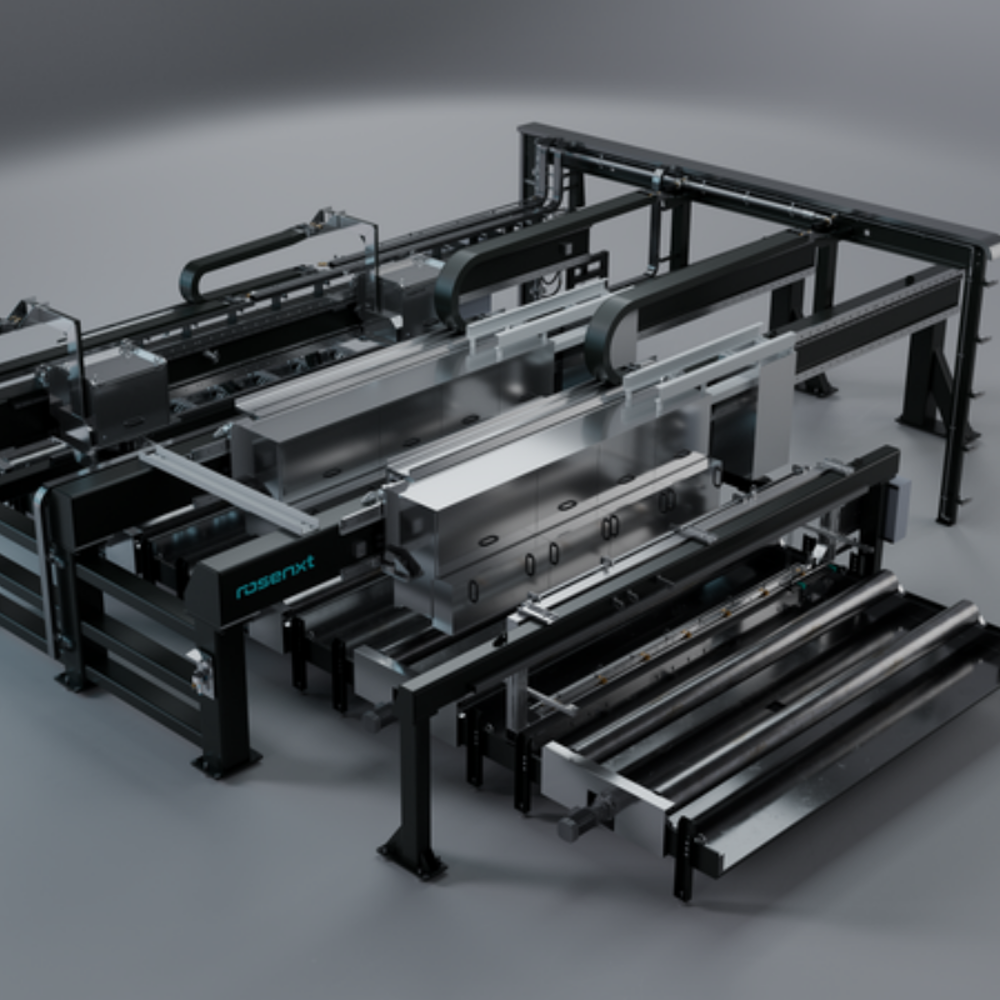

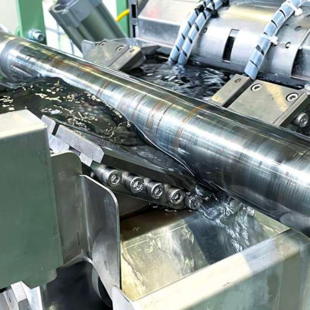

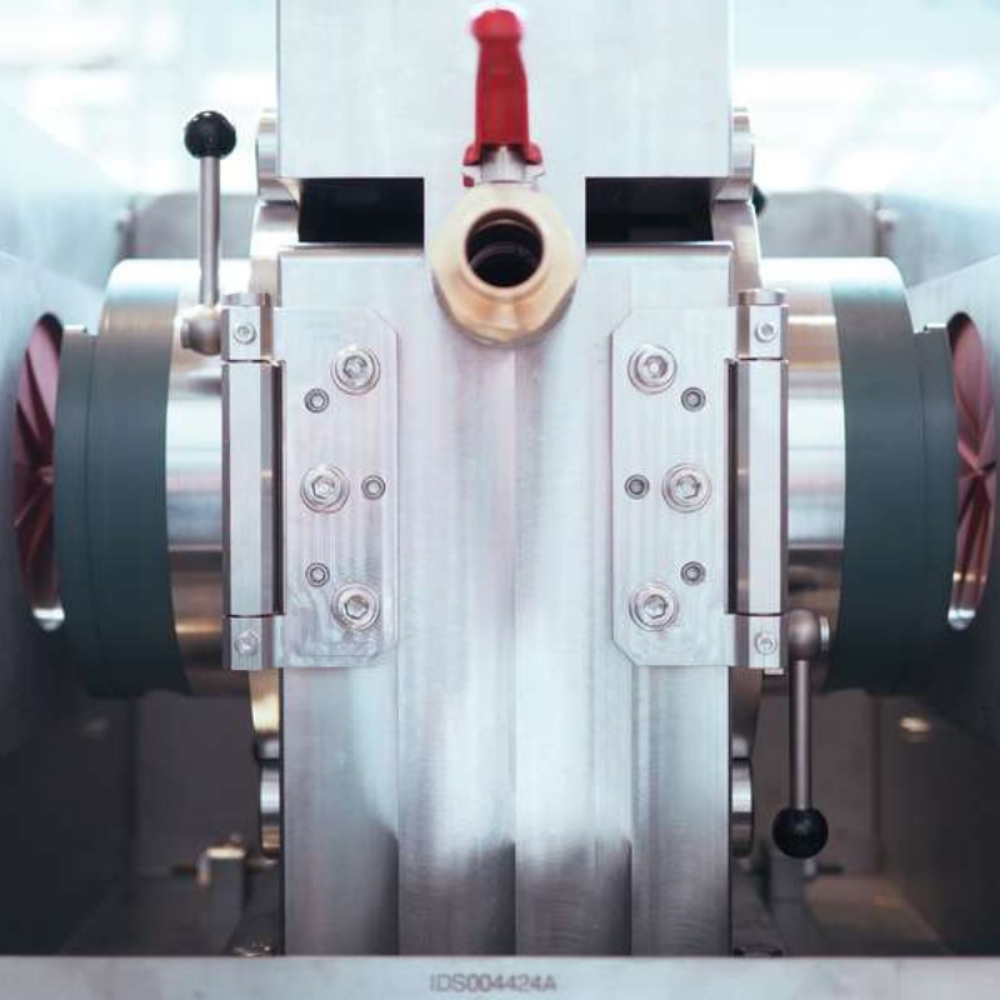

• Robotik ve Otomatik Ultrasonik Tarayıcılar (Crawlers & ANDT): Depolama tankları, boru hatları ve büyük yüzey alanına sahip yapılar için geliştirilmiş, insan hatasını elimine eden, yüksek hızlı korozyon haritalaması yapan otomatik veya uzaktan kumandalı mekanize tarama sistemleridir.
• Ultrasonik Görüntüleme Sensörleri ve Kameraları: Matris dizilimli (Matrix Array) transdüser teknolojisi kullanarak malzeme iç yapısını mekanik taramaya gerek duymaksızın, tıpkı bir kamera gibi anlık 2D/3D grafiksel verilere ve hasar haritalarına dönüştüren yeni nesil sistemlerdir.

Üretim ve Bakım Süreçlerinde Ultrasonik Sistemlerin Sağladığı Avantajlar Nelerdir?

Endüstriyel tesislerin kalite kontrol altyapılarına modern ultrasonik sistemlerin entegre edilmesi, metalurjik ve operasyonel açıdan benzersiz kazanımlar sağlar:

• Üstün Penetrasyon ve Hacimsel Tespit: Diğer birçok NDT yönteminin aksine, çok kalın çelik blokların veya yoğun yapıların en derin noktalarındaki gizli iç kusurları dahi eksiksiz tespit eder.
• Hassas Boyutlandırma ve Geometrik Analiz: Hataların sadece varlığını bildirmekle kalmaz; derinliğini, dikey-yatay yayılımını ve hacimsel geometrisini yoruma yer bırakmayacak matematiksel kesinlikle verileştirir.
• Yüksek Hız ve Proses Entegrasyonu: Dijital otomasyona uygun yapıları sayesinde seri üretim hatlarına (inline) entegre edilerek hat hızını kesintiye uğratmadan %100 izlenebilirlik ve otomatik kusur tanıma (ADR) sağlar.
• Uluslararası Normlara Tam Uyum: Toplanan dijital veriler ASME, API, ISO ve EN standartlarına tam uyumlu olarak arşivlenebilir, tesislerin risk tabanlı muayene (RBI) programlarına doğrudan altlık oluşturur. Troy-Met, küresel NDT pazarının lider üreticileri tarafından geliştirilen en güncel ve yüksek hassasiyetli ultrasonik sistem çözümlerini, tesislerinizin ihtiyaçlarına özel teknik konfigürasyon, kalibrasyon ve uzman mühendislik desteğiyle sektöre sunmaktadır.
