Görsel Muayene

Endüstriyel Görsel Muayene ve İleri Optik Analiz Nedir?

Gelişen tahribatsız muayene (NDT) ve AR-GE teknolojileri, endüstriyel görsel denetimi sadece ulaşılamayan dar alanları görmenin çok ötesine taşımıştır. Günümüzde görsel muayene; boru ve tank içlerinin yüksek çözünürlüklü videoskopik incelenmesinden, milisaniyeler içinde gerçekleşen dinamik ve ultra hızlı olayların yüksek hızlı kameralarla yakalanmasına; hatta malzemelerin yük altındaki gerinim ve deformasyon süreçlerinin Dijital Görüntü Korelasyonu (DIC) ile mikron düzeyinde haritalandırılmasına kadar uzanan geniş bir ileri optik ekosistemi kapsar. Troy-Met; Mitcorp videoskopları, i-Speed yüksek hızlı kameraları ve ileri DIC çözümleriyle endüstriye, havacılığa ve akademik araştırmalara bütüncül bir optik analiz altyapısı sunmaktadır.

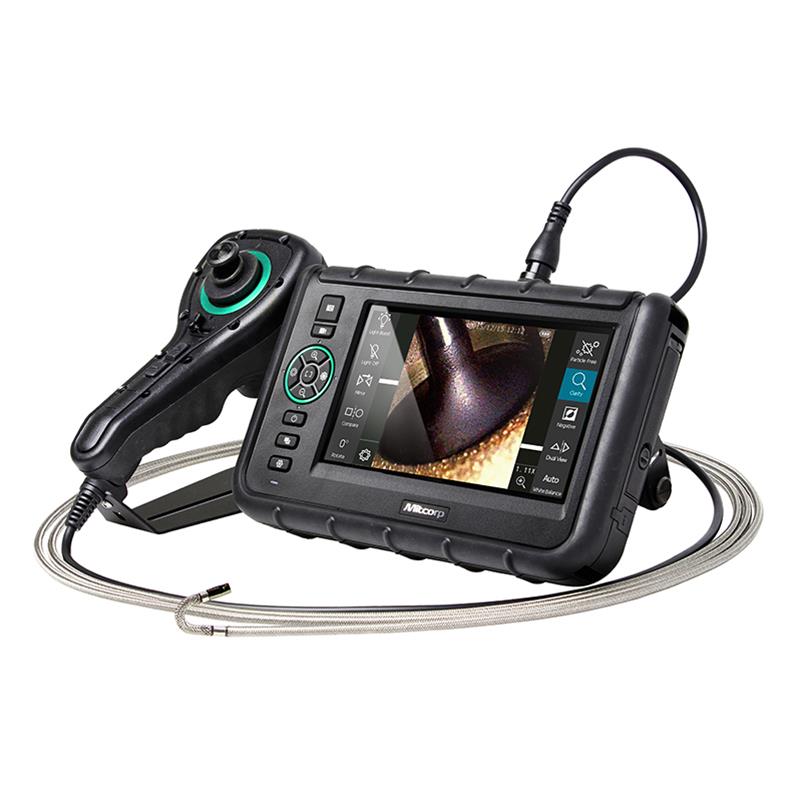

1. Mitcorp Endüstriyel Videoskop Sistemleri

Ulaşılması imkansız olan boru hatları, depolama tankları, eşanjörler ve parça iç yapılarının demonte edilmeden incelenmesini sağlayan taşınabilir ve esnek RVI (Uzaktan Görsel Muayene) çözümleridir.

• Ultra Yüksek Çözünürlük ve Detay Teşhisi: Mitcorp tarafından geliştirilen X1000 ve X2000 HD modelleri, topladığı görsel verileri 2560*1440 piksel çözünürlükte işleyerek iç yüzeylerdeki mikro çatlakları, korozyon başlangıçlarını, kaynak dikişi kusurlarını ve yabancı madde (FOD) birikimlerini kusursuz netlikte görüntüler.
• Saha Ergonomisi ve Dayanıklılık: Güçlü batarya mimarisiyle 5 saate varan kesintisiz çalışma sunar. Su, yağ, yakıt ve agresif endüstriyel sıvılara karşı yüksek koruma sınıfına (IP67) sahip esnek ve joystick kontrollü artikülasyonlu (bükülebilir) probları, en zorlu atölye ve şantiye koşullarında kararlı çalışır.
• Online Veri Paylaşımı: Yakalanan HD kalitesindeki görseller ve videolar, online bir şekilde harici dijital cihazlara aktarılarak raporlama süreçlerini hızlandırır ve mühendislik kararlarının anlık alınmasını sağlar.

2. i-Speed İleri Teknoloji Hızlı Kameralar (High-Speed Cameras)

İnsan gözünün veya standart endüstriyel kameraların yakalayamayacağı, mikrosaniyeler düzeyinde gerçekleşen ultra hızlı olayları, saniyede binlerce veya milyonlarca kare (fps) hızında kaydederek yavaşlatılmış çekimlerle analiz eden yüksek performanslı optik sistemlerdir.

• Ekstrem Kare Hızları ve Sensör Hassasiyeti: iX Cameras tarafından geliştirilen i-Speed serisi, yüksek uzaysal çözünürlük ile olağanüstü ışık hassasiyetini bir arada sunar. Çok kısa pozlama sürelerinde bile karanlıkta kalmayan net görüntüler üreterek dinamik süreçlerin matematiksel olarak analiz edilmesini sağlar.
• Endüstriyel Sorun Giderme ve AR-GE: Ultra hızlı üretim hatlarındaki mekanik senkronizasyon hatalarının ve mikro saniyelik duruşların tespitinde; malzeme biliminde ise ani darbe, kırılma, yırtılma ve patlama mekanizmalarının incelenmesinde rakipsizdir.
• Savunma ve Otomotiv Uygulamaları: Balistik testlerde mermi/mühimmat çıkış hızları ve hedef etkileşimlerinin izlenmesinde, otomotiv sektöründe ise hava yastığı açılma dinamikleri ve çarpışma (crash test) testlerinde yapısal davranışların milisaniye milisaniye kaydedilmesinde birincil standarttır.

3. Dijital Görüntü Korelasyonu (Digital Image Correlation - DIC) Sistemleri

Malzemelerin ve yapısal bileşenlerin statik veya dinamik yükler altında maruz kaldığı yer değiştirme (displacement), gerinim (strain) ve 2D/3D deformasyon süreçlerini optik olarak haritalandıran, temassız ve yeni nesil bir gerilme analizi teknolojisidir.

• Çalışma Prensibi: Test edilecek numune yüzeyine rastgele bir benek deseni (speckle pattern) uygulanır. Malzeme çekme, basma, eğme veya darbe yüküne maruz bırakıldığında, yüzeydeki piksellerin yer değiştirme vektörleri yüksek çözünürlüklü kameralar (dinamik testlerde i-Speed hızlı kameraları) vasıtasıyla sürekli kaydedilir. Gelişmiş yazılım algoritmaları, bu görsel verileri işleyerek malzemenin tam yüzey gerinim haritasını renk skalalarıyla çıkarır.
• Temassız ve Kesintisiz Veri: Konvansiyonel strain-gauge (gerinim ölçer) veya ekstansometre yöntemlerinin aksine, malzemeye fiziksel bir sensör yapıştırılması gerekmez. Bu sayede noktasal değil, tüm yüzey geometrisinde kesintisiz, anizotropik ve gerçek zamanlı gerilme analizi elde edilir.
• Mikro ve Makro Ölçekte Uyum: Ultra küçük elektronik çiplerdeki termal genleşmelerden, devasa havacılık kanat panellerinin esneme testlerine kadar her ölçekteki yapıda mikron altı yer değiştirme hassasiyeti sunar.

Gelişmiş Görsel ve Optik Sistemlerin Endüstriyel Kullanım Alanları

Videoskopik denetim, yüksek hızlı kamera kaydı ve DIC gerinim haritalama teknolojilerinin entegrasyonu, yüksek riskli endüstrilerde ve araştırma merkezlerinde tam bir kalite güvence ekosistemi yaratır:

• Havacılık ve Savunma Sanayii: Uçak motor türbin kanatlarının iç korozyon denetimleri (Mitcorp), mühimmat patlama ve fırlatılma testleri (i-Speed), kompozit gövde panellerinin dinamik yükler altındaki kırılma limitlerinin tespiti (DIC).
• Otomotiv ve AR-GE Merkezleri: Motor silindir içi yüzey aşınma kontrolleri, şasi elemanlarının çarpışma testlerindeki yüksek hızlı yapısal bükülme analizleri ve yeni nesil hafif alaşımların gerilme-gerinim (stress-strain) eğrilerinin temassız çıkarılması.
• Malzeme Bilimi ve Üniversiteler: Çekme-basma cihazlarında test edilen metallerin, polimerlerin ve beton blokların çatlak ilerleme mekanizmalarının, mikro deformasyon sınırlarının ve elastisite modüllerinin optik olarak doğrulanması. Troy-Met Kalite Kontrol Sistemleri; Mitcorp videoskop sistemlerinden, i-Speed yüksek hızlı kameralara ve ileri düzey Dijital Görüntü Korelasyonu (DIC) yazılımlarına kadar projenize en uygun optik konfigürasyonu uzman mühendis kadrosu ve güçlü teknik destek altyapısıyla sektöre sunmaktadır.
