Demiryolu Muayene Sistemleri

Demiryolu Altyapısı ve Komponent Muayenesi Neden Kritiktir?

Demiryolu altyapısı ve taşıt bileşenleri; yüksek tonajlı statik kütleler, sürekli tekrarlanan yüksek dinamik yükler, titreşimler ve değişken çevre koşulları nedeniyle ekstrem düzeyde mekanik yorulmaya maruz kalır. Ray hatlarında, tren tekerleklerinde, dingillerde (aks) ve boji sistemlerinde meydana gelebilecek mikro çatlaklar veya yapısal süreksizlikler, zamanında tespit edilmediği takdirde katastrofik kazalara ve ciddi ekonomik kayıplara yol açabilir. Bu nedenle, demiryolu ağlarının güvenli ve kesintisiz işletilmesi; üretim, bakım-onarım (depo) ve servis süreçlerinde ileri düzey tahribatsız muayene (NDT) çözümlerinin sistematik olarak uygulanmasını zorunlu kılmaktadır.

Troy-Met ve Rosen-NXT Demiryolu Muayene Çözümleri Nedir?

Troy-Met ve Rosen-NXT stratejik ortaklığıyla sektöre sunulan demiryolu muayene çözümleri; raylar, tren tekerlekleri, akslar ve diğer tüm kritik yapısal bileşenlerde erken aşama hata tespiti ve üst düzey kalite güvencesi sağlamak üzere tasarlanmış mekanize ve otomatik tahribatsız muayene sistemleri bütünüdür. Bu ileri teknoloji sistemler; üretim hatlarındaki (inline) %100 parça doğrulamasından, bakım atölyelerindeki periyodik revizyonlara ve hat üzerindeki mobil servis denetimlerine kadar geniş bir operasyonel spektrumda yüksek tekrarlanabilirlikle çalışır.

Kritik Demiryolu Bileşenlerinde Hangi NDT Teknolojileri Kullanılır?

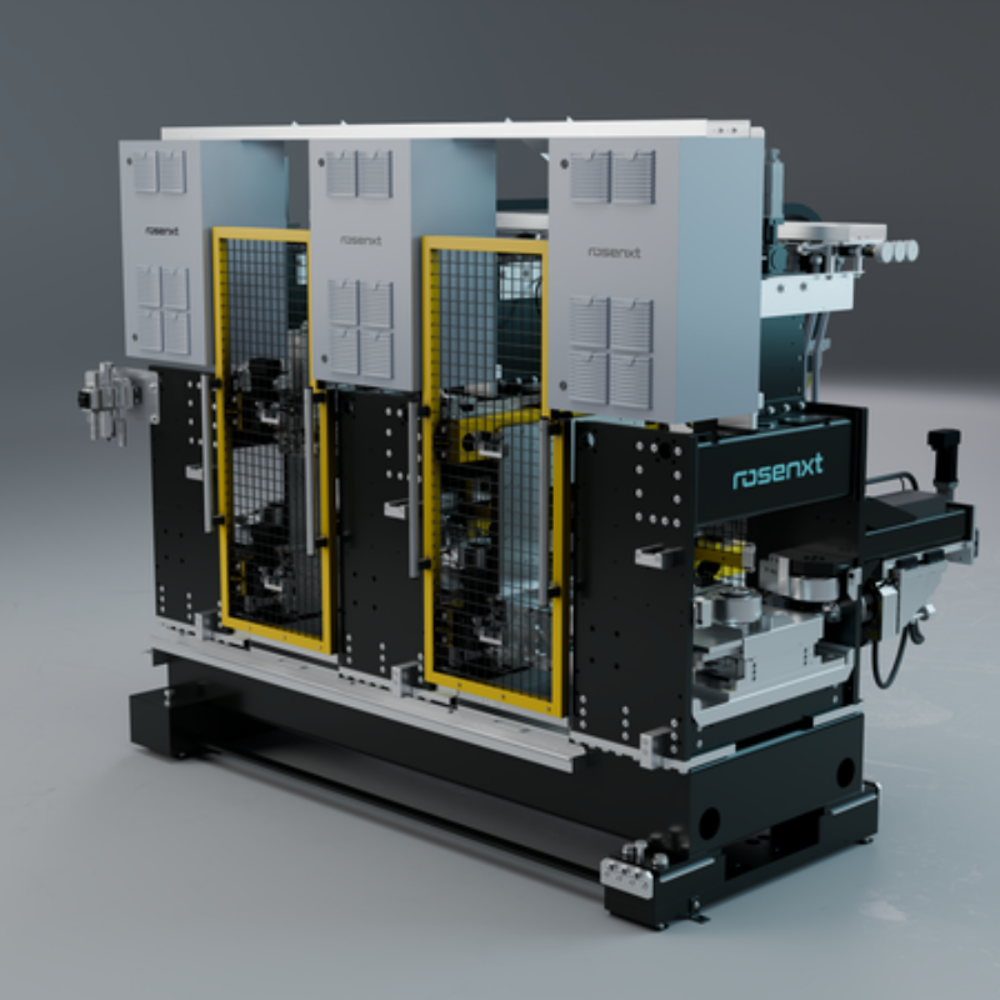

Ray ve Hat Altyapısı Muayenesi

Ray hatlarının yüzeyinde ve iç yapısında tekerlek teması nedeniyle oluşan RCF (Rolling Contact Fatigue - Tekerlek-Ray Yorulması), head check çatlakları, squat (ezilme) hataları ve iç yapısal segregasyonlar ultrasonik ve elektromanyetik yöntemlerle denetlenir:

• Yüksek Hızlı Ultrasonik Muayene (UT): Ray içindeki dikey ve açılı süreksizliklerin, cıvata deliği çatlaklarının ve kaynak bölgelerinin derinlemesine hacimsel kontrolünü sağlar.
• Girdap Akımları (Eddy Current - ET): Ray yüzeyinde ve mantar bölgesinde meydana gelen mikron düzeyindeki yüzeysel yorulma çatlaklarının yüksek hızlarda taranmasına imkan tanır.

Tren Tekerleği ve Aks (Dingil) Muayenesi

Taşıt güvenliğinin en kritik iki unsuru olan tekerlekler ve akslar, imalat esnasında ve belirli bir kilometre servis ömrünü tamamladıklarında zorunlu NDT testlerine tabi tutulur:

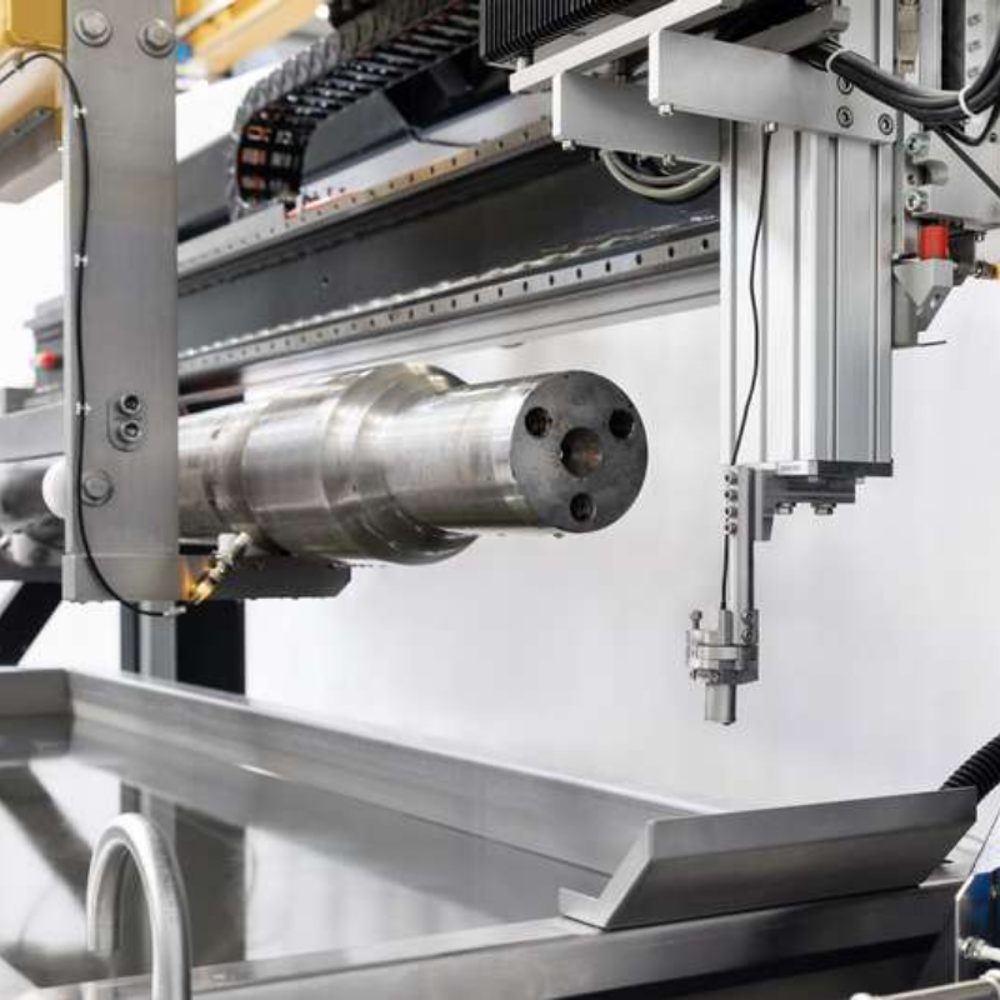

• Dolu ve Reze Aks Muayeneleri: Aks geometrisine özel geliştirilmiş konvansiyonel ultrasonik veya Phased Array (PAUT) probları vasıtasıyla, aks sökülmeden tekerlek göbeği yuvalarındaki ve muylu bölgelerindeki gizli yorulma çatlakları milimetrik kesinlikle tespit edilir.

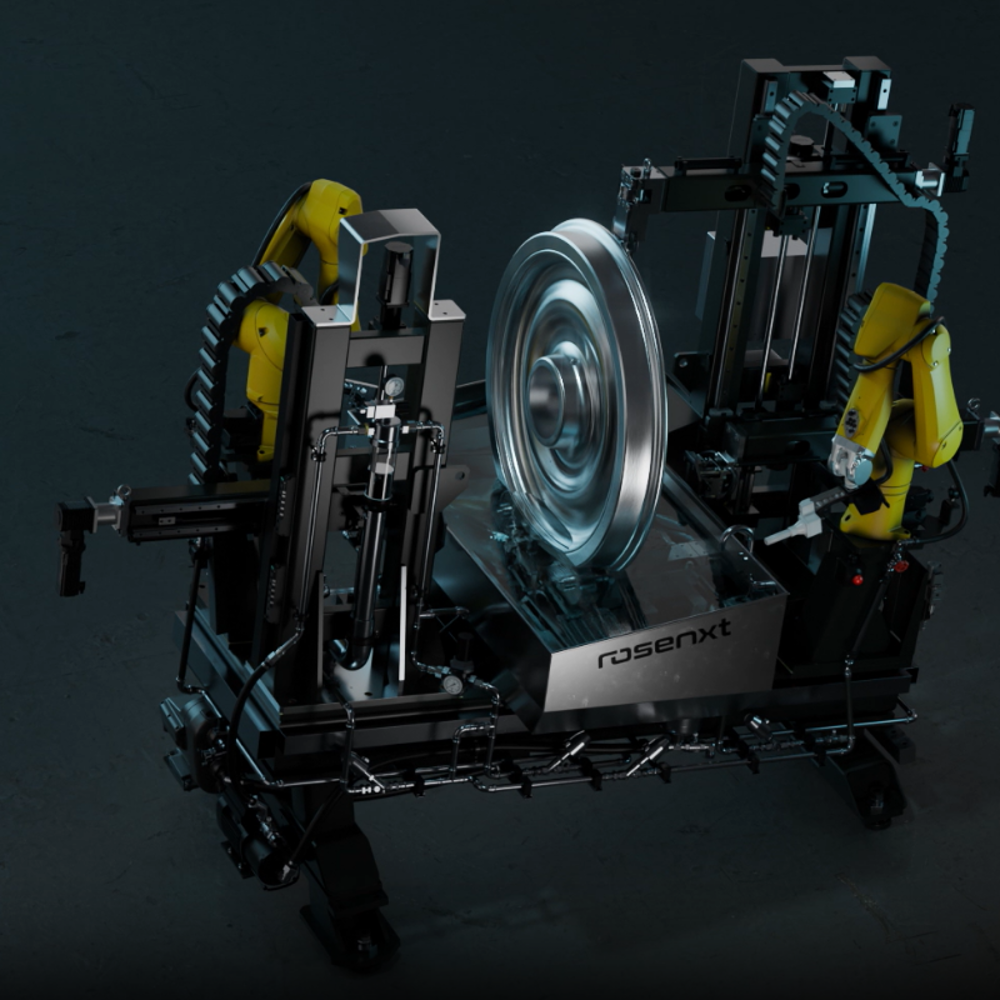

• Otomatik Tekerlek Tarama Sistemleri: Tren atölyeye girdiğinde tekerlek profili, flanş bölgesi ve sırt yüzeyi (tread) otomatik mekanize ultrasonik tarayıcılar tarafından saniyeler içinde taranarak aşınma, dökülme ve iç boşluk analizleri grafikselleştirilir.

Otomatik Demiryolu NDT Sistemlerinin Avantajları Nelerdir?

Demiryolu işletmelerinde ve vagon/lokomotif imalat hatlarında otomatik NDT çözümlerinin entegrasyonu operasyonel açıdan şu avantajları sunar:

• İnsan Hatasından Bağımsız Güvenilirlik: Robotik ve mekanize tarayıcılar sayesinde muayene sonuçları operatör inisiyatifinden bağımsız, standart ve %100 tekrarlanabilir bir yapıda kayıt altına alınır.
• Hızlı Bakım ve Minimum Duruş Süresi: Bakım atölyelerinde (depo) parça söküm ihtiyacını minimuma indiren akıllı prob tasarımları, vagonların servise dönüş sürelerini (turnaround time) radikal şekilde kısaltır.
• Uluslararası Regülasyonlara Tam Uyum: Elde edilen tüm dijital veriler EN 16729, UIC standartları ve demiryolu işletme normlarına tam uyumlu olarak dijital arşivlenir ve risk tabanlı bakım planlamalarına altyapı oluşturur. Troy-Met, Rosen-NXT mühendisliğiyle entegre edilen bu yüksek teknolojili demiryolu muayene sistemlerini, sistem tasarımından kalibrasyona kadar uzanan komple bir çözüm ortaklığıyla sektöre sunmaktadır.
