Bar ve Boru Muayene Sistemleri Nedir ve NDT'deki Rolü Nelerdir?

Bar ve boru muayene sistemleri; demir-çelik tesislerinde, boru imalat fabrikalarında (ERW, SAW, dikişsiz/seamless) ve haddehanelerde üretilen uzun ürünlerin (yuvarlak/kare barlar, miller, profiller ve endüstriyel borular) yapısal bütünlüğünü doğrulamak amacıyla geliştirilmiş entegre otomatik tahribatsız muayene (ANDT) çözümleridir. Bu yüksek kapasiteli sistemler, malzemelerin imalatı esnasında veya son kontrol aşamasında yüzey, yüzey altı ve hacimsel kusurları hat hızında tespit eder. Otomotiv, enerji, savunma sanayisi ve özellikle petrol-doğalgaz segmentindeki sondaj/OCTG (Oil Country Tubular Goods) hatlarında kullanılacak kritik uzun ürünlerin, uluslararası standartlara uygun olarak sıfır hata prensibiyle doğrulanmasını sağlarlar.

Üretim Hatlarında Bar ve Boru Muayenesi Nasıl Çalışır?

Otomatik bar ve boru test mekanizmaları, malzemenin geometrisine ve üretim metoduna bağlı olarak iki temel kinematik prensibe göre çalışır:

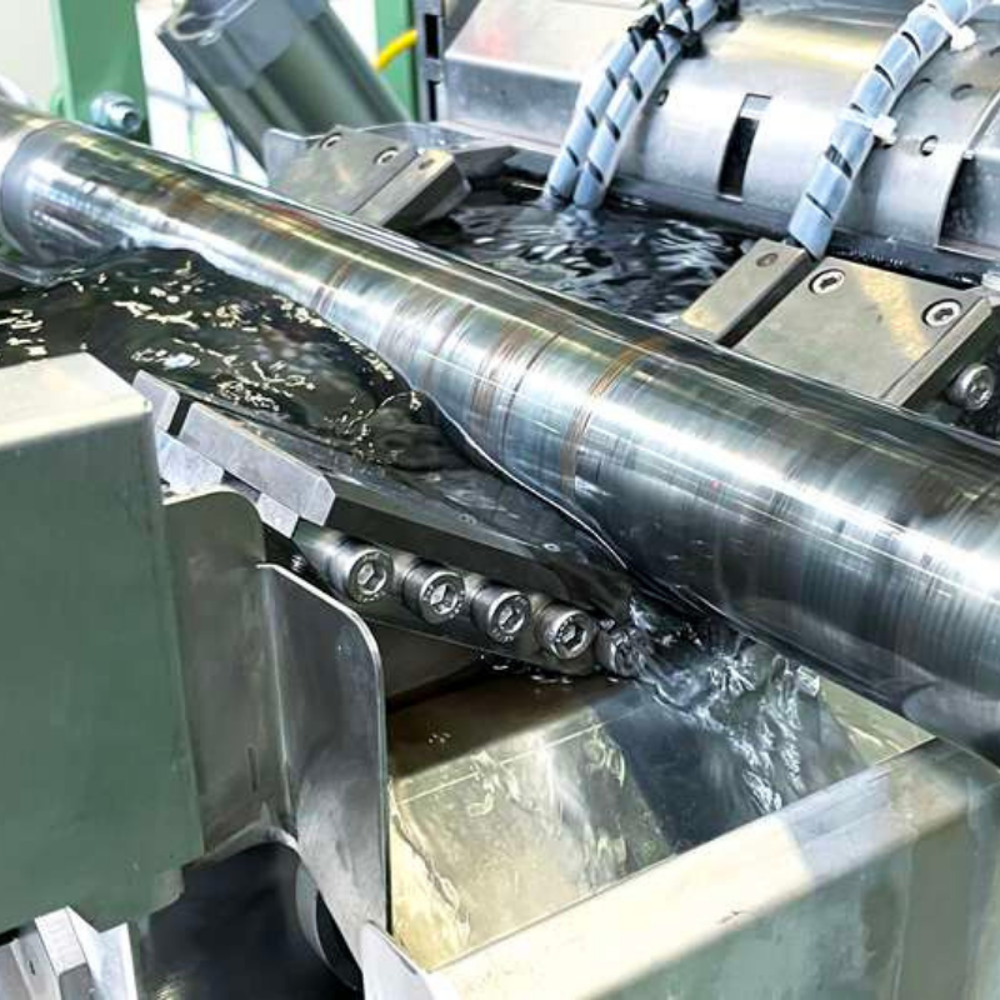

• Dönen Malzeme / Sabit Prob Teknolojisi: Genellikle geniş çaplı boruların veya barların muayenesinde, malzeme helisel (sarmal) bir hareketle konveyör üzerinde döndürülerek ilerletilir. Bu sırada sabit bir köprü üzerine monte edilmiş ultrasonik veya elektromanyetik sensör blokları malzeme yüzeyini %100 kapsama oranıyla tarar.

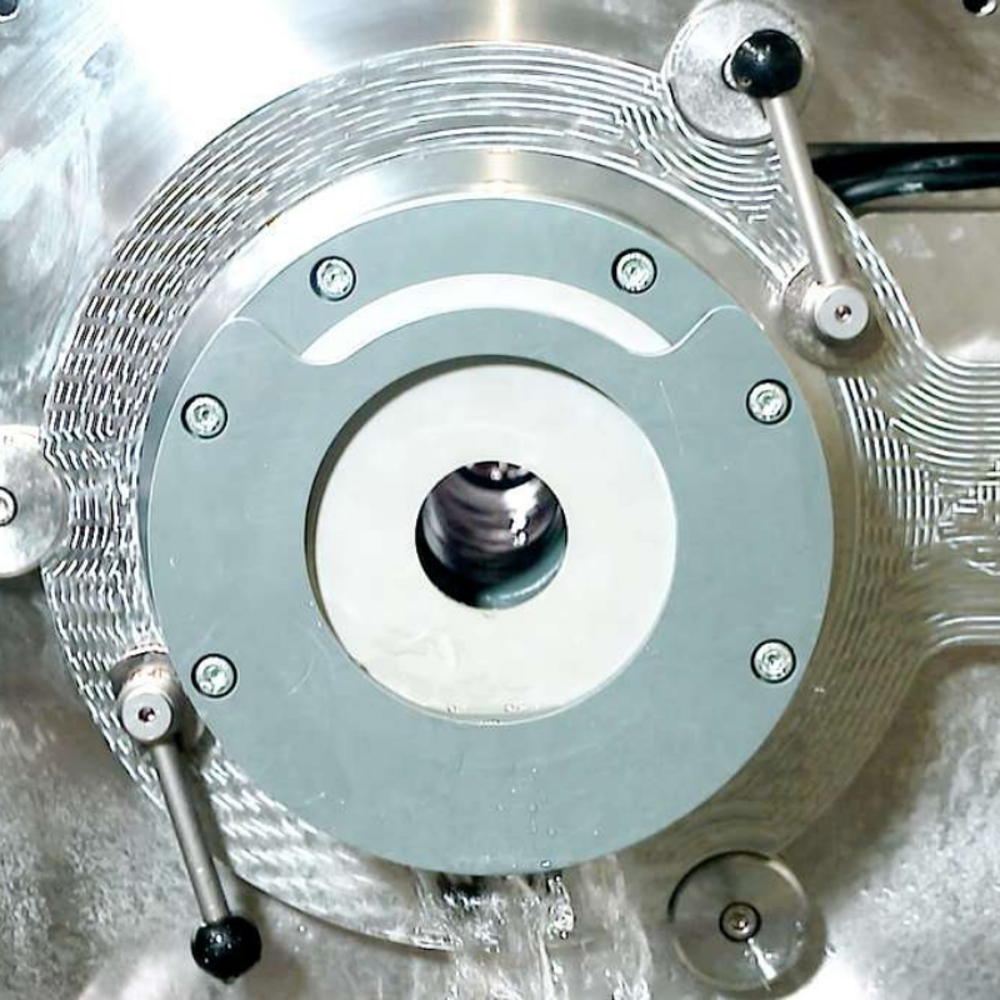

• Sabit Malzeme / Dönen Prob Kafası (Rotary) Teknolojisi: Yüksek üretim hızına sahip ince bar ve dikişsiz boru hatlarında malzeme doğrusal olarak ilerlerken, yüksek hızda dönen bir mekanik kafa (Rotary System) borunun veya barın etrafında döner. Temassız veya su ceketli (water jacket) ultrasonik/girdap akımı probları, yüzeydeki en ince boyuna ve enine kusurları milisaniyeler içinde yakalar. Hat içi (inline) sistemlerde kusurlu bölgeler otomatik boyama üniteleriyle işaretlenir ve parça otomatik olarak ıskarta hattına ayrılır.

Bar ve Boru NDT Sistemlerinde Hangi Teknolojiler Kullanılır?

Uzun ürünlerin kalite kontrol süreçlerinde, hata türüne ve malzeme matrisine göre optimize edilmiş üç temel ileri tahribatsız muayene teknolojisi kombine olarak entegre edilir:

• Ultrasonik Test (UT / PAUT) Sistemleri: Boruların cidar kalınlığı haritalandırmasında, eksantriklik ölçümlerinde ve barların iç yapısındaki hacimsel hataların (laminasyon, segregasyon, iç boşluklar) tespitinde kullanılır. Su daldırmalı (immersion) veya fıskiyeli sistemler vasıtasıyla akustik dalgalar malzemeye yüksek tekrarlanabilirlikle iletilir.
• Girdap Akımları (Eddy Current - ET) Sistemleri: İletken bar ve boruların yüzeyinde veya yüzey altına yakın bölgelerinde meydana gelen boyuna çatlakların, dikiş hatalarının (weld seam) ve mikro süreksizliklerin saptanmasında lider teknolojidir. Manyetik doygunluk (magnetic saturation) üniteleriyle entegre edilerek ferromanyetik çeliklerde de yüksek sinyal hassasiyeti sunar.
• Manyetik Kaçak Akı (Magnetic Flux Leakage - MFL) Sistemleri: Özellikle ferromanyetik petrol ve gaz borularında (OCTG), malzeme yüksek bir manyetik alana maruz bırakılarak iç ve dış yüzeydeki korozyon, erozyon ve derin çentik hatalarından sızan manyetik alanların haritalandırılmasını sağlar.

Otomatik Bar ve Boru Test Sistemlerinin Endüstriyel Avantajları Nelerdir?

Ağır sanayi imalat hatlarına entegre edilen otomatik bar ve boru denetim çözümleri, metalurjik kalite güvencesi ve tesis karlılığı açısından şu kritik avantajları beraberinde getirir:

• %100 Yüzey ve Hacimsel Kapsama: Manuel muayenelerin gözden kaçırabileceği uçtan uca tüm süreksizlikleri, geometrik sınırları zorlayarak eksiksiz verileştirir.
• Üretim Standartları ve Regülasyon Uyumluluğu: İmalatın API 5L, ASTM E213, ASTM E309, EN 10246 ve ASME standartlarına tam uyumlu olarak gerçekleştirilmesini ve sertifikalandırılmasını sağlar.
• Sürekli İzlenebilirlik ve ERP Entegrasyonu: Her bir bar veya borudan alınan akustik/elektromanyetik veriler, parça seri numarası ile eşleştirilerek fabrika otomasyon sistemlerine (MES/ERP) aktarılır ve dijital kalite arşivi oluşturulur. Troy-Met, demir-çelik ve boru imalat sektörlerinin ihtiyaç duyduğu yüksek hızlı, hassas ve tam otomatik bar-boru muayene sistemlerini dünya standartlarında mühendislik ve anahtar teslim entegrasyon çözümleriyle sektöre sunmaktadır.
