Uygulamaya Genel Bakış

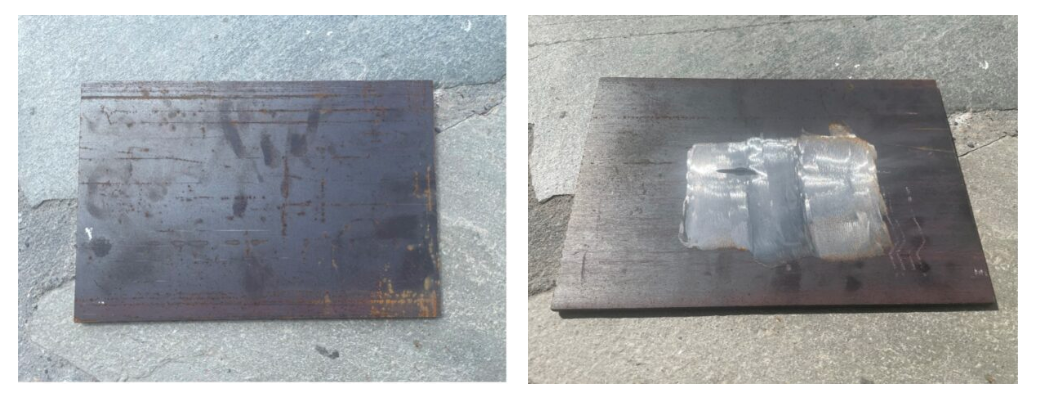

Bu çalışmada, büyük yapılarda karşılaşılan genel korozyon durumlarını simüle etmek amacıyla 6 mm kalınlığındaki karbon çelik levha, farklı kalınlıklarda taşlanarak incelendi. Taşlanan bölgelerde üç farklı duvar kalınlığı ve çukur korozyon içeren daha küçük bir alan oluşturuldu. Levhanın kalan kalınlığı, dolphicam2+ cihazı ve 5 MHz TRM kullanılarak başarıyla ölçüldü.
Uygulamaya Giriş
Karbon çeliği, uygun maliyeti nedeniyle gemi gövdeleri, depolama tankları, köprüler gibi büyük yapılarda yaygın olarak tercih edilir. Ancak düşük korozyon direnci nedeniyle özellikle deniz suyu gibi zorlu ortamlarda ciddi sorunlara yol açabilir. Korozyon tespit edilmediği takdirde yapının bütünlüğünü tehlikeye atabilir ve ciddi sonuçlar doğurabilir. Bu nedenle, korozyonun erken tespiti ve izlenmesi büyük önem taşır. Ancak büyük yapılarda bu işlemin zorluğu, denetlenecek alanın genişliğiyle doğrudan ilişkilidir.
Geleneksel korozyon denetimleri, ultrasonik dönüştürücülerle manuel olarak gerçekleştirilir. Denetçinin sahada ölçüm alması ve işaretleme yapması gerektiği için bu yöntem zaman alıcıdır ve dijital kayıt tutulmaz. Oysa dijital kayıtlar sayesinde veri toplama ile analiz süreçleri ayrıştırılabilir, denetim daha verimli planlanabilir ve veriler birden fazla uzmanın değerlendirmesine açılabilir.
Uygulama Çözümü

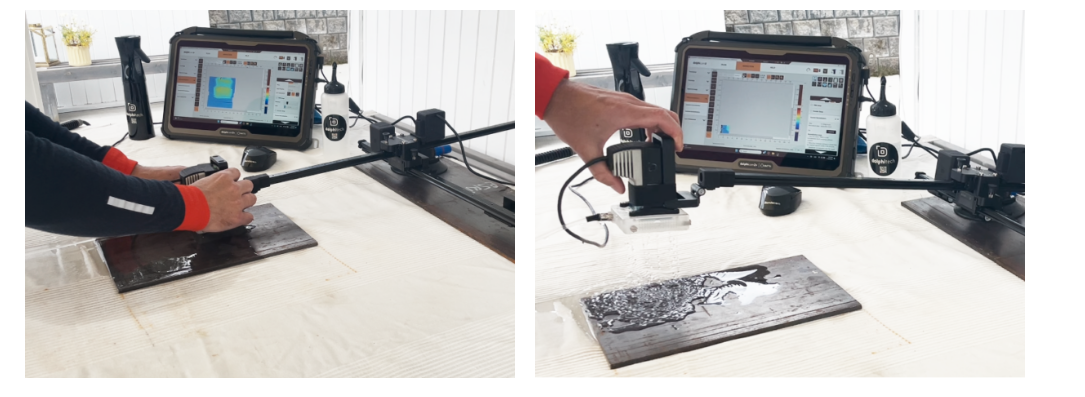

Bu çalışmada dolphicam2+, 5 MHz TRM ve su ile sulanan düz temas pabucu ile kullanılmıştır. Korozyon ve kalan kalınlık incelemeleri için 5 MHz TRM, ultrasonik penetrasyon ile derinlik çözünürlüğünün en iyi kombinasyonunu sağlamıştır. Su sirkülasyonu, manuel bir su pompası yardımıyla gerçekleştirilmiştir.
Karşılaşılabilecek Zorluklar
Geniş alan korozyon haritalamasında başlıca zorluk, tarama hızı ve veri kalitesini dengede tutmaktır. Sulanan düz temas pabucu, pürüzlü yüzeylerde ve kavisli geometrilerde düzgün tarama yapılmasını sağlamıştır. Kullanıcılar, aktif dönüştürücü alanını ayarlayarak veri kalitesi ve tarama hızı arasında optimum dengeyi kurabilir.
Bulgular

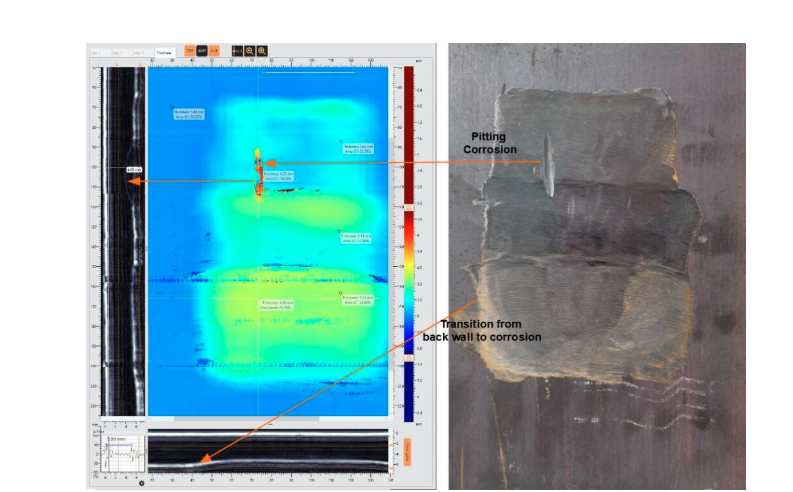

Farklı kalınlıklara sahip üç bölge ve bir çukur korozyon alanı başarıyla tespit edilmiştir. C-tarama görüntüsü üç basamağı açıkça göstermekte; kalınlıklar her basamakta bile değişiklik göstermektedir. Daha küçük çukur korozyon, C-tarama ile net olarak tespit edilirken B-tarama görüntüsünde daha belirsizdir. Genel korozyonlu alanlarda kalınlıklar 5,0 mm ile 5,7 mm arasında değişirken, çukur korozyonun en ince noktası yaklaşık 4,0 mm'dir. Bu çukurun yaklaşık 3,5 mm genişliğinde ve 25 mm uzunluğunda olduğu belirlenmiştir.
Uygulama Sonucu
Bu çalışma, dolphicam2+ sisteminin büyük yapılarda genel korozyon haritalama kabiliyetlerini göstermektedir. 5 MHz TRM, su ile sulanan düz temas pabucu kullanılarak, 6 mm kalınlığındaki karbon çelik levhanın kalan kalınlığı başarılı bir şekilde ölçülmüş ve çukur korozyon detaylı şekilde analiz edilmiştir. Çalışma, dijital kayıtların ve gelişmiş tarama teknolojisinin yapısal denetimlerdeki önemini vurgulamaktadır.
