Bir üretici tarafından; dolpcam’in, ürünlerinde kullanılan çok çeşitli kalınlıklar ve laminat türleri üzerinde gömülü kusurları tespit etme yeteneğini test etmek için beş adet CFRP numunesi sağladı. Numune 1 ve 2, 1-6 mm arasında kademeli kalınlık değişimlerine sahip dikdörtgen kat damla laminatlardı. Numune 3 ve 4, toplam kalınlığı 5 mm olan ve merkez hattında yapışkan bir bağ bulunan kare panellerdi. Numune 5, 17 mm ve 27 mm kalınlıklara sahip dikdörtgen bir panel ve kare kesimli bir alüminyum destek paneliydi. Teknik personel tarafından numuneler dolphicam 2 ile incelendi.
Uygulama Çözümü

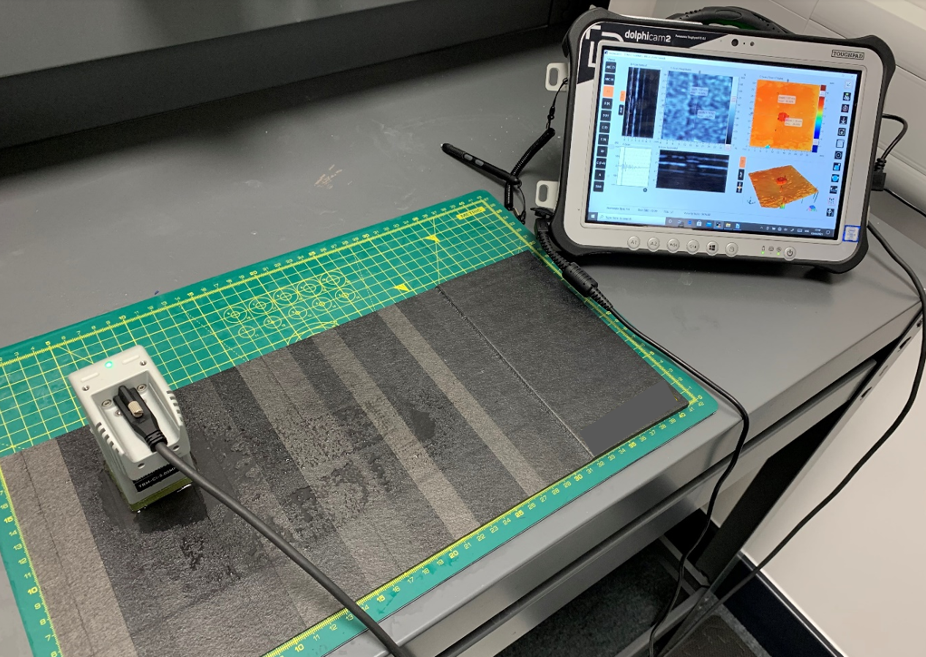

1-4 numaralı numuneler TRM 5MHz dönüştürücü modülü kullanılarak incelenmiştir. Numune 5, daha kalın olması nedeniyle TRM 2.5MHz kullanılarak incelenmiştir. Her iki TRM'de de 8 mm'lik Aqualene gecikme hattı bulunmaktadır ve bu hattın esnekliği yüzey düzensizliğine uyum sağlamaktadır. Bağlayıcı olarak su kullanılmış ve bir sprey şişesi aracılığıyla verilmiştir. Tüm numuneler, probun numunenin yüzeyi üzerinde sırayla hareket ettirildiği ve her konumda veri elde edildiği manuel dikiş tekniği kullanılarak incelenmiştir. Veriler otomatik olarak ölçülmüş ve hem genlik C-tarama haritaları hem de Uçuş Süresi (ToF) C-tarama haritaları olarak görüntülenmiştir. Burada gösterilen görüntülerde, genlik C-taramaları siyahtan beyaza artan sinyal genliğine karşılık gelecek şekilde gri tonlamalı olarak gösterilmektedir. ToF C-taramaları, artan malzeme kalınlığına karşılık gelen kırmızıdan maviye bir gökkuşağı renk paleti ile görüntülenir.
Karşılaşılan Zorluklar
Üretici kalıp olmayan tarafın erişilebilir yüzey olduğunu belirtmiştir, bu nedenle tüm denetimler bu yüzeyden yapılmıştır. Bu yüzeyler kalıp tarafına göre daha pürüzlüydü ve ayrıca kat damlaları içeriyordu, bu nedenle esnek Aqualene gecikme hattı yüzeye tutarlı bir bağlantı sağlamak için önemliydi.
Bulgular

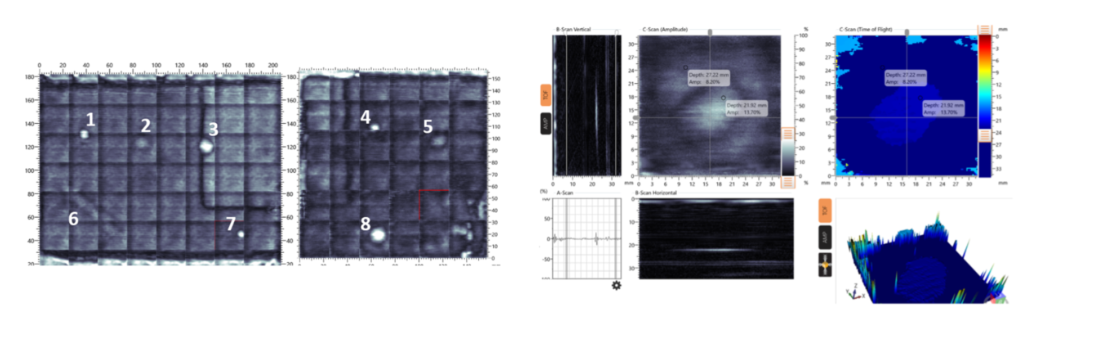

Tüm numuneler dolphicam2 ile başarılı bir şekilde incelenmiş ve her numune için göstergeler numaralandırılmıştır. Numune 1 ve 2 için, tekli alım kurulumları ve geçitler, 1-6 mm kalınlık aralığındaki gömülü kusurları başarılı bir şekilde tespit edebilmiş ve boyutlandırabilmiştir. Bunlar ToF C-tarama haritalarında yerel laminat kalınlığına göre renk değişiklikleri olarak kolayca çözüldü. Bu, optimum prob bağlantısının mümkün olmadığı 4 ila 6 mm'lik rampalı kalınlık değişiminde mevcut olan kusurları (aşağıdaki resimde 5 numaralı gösterge) içeriyordu.

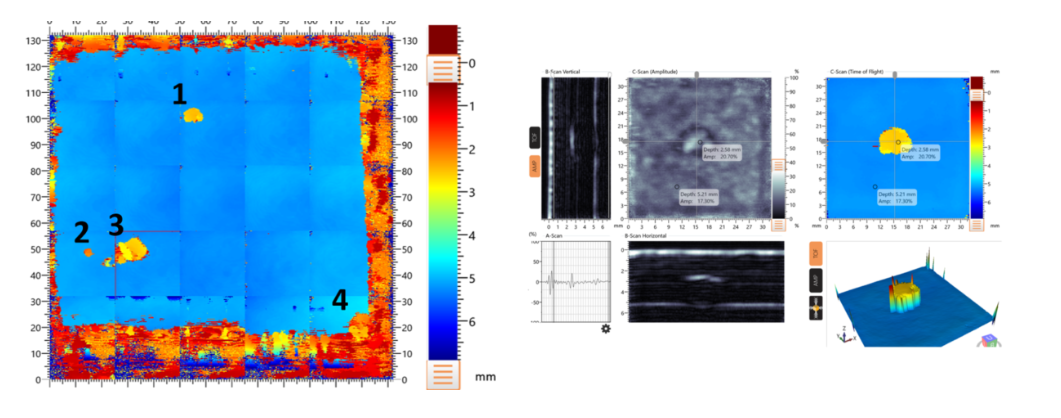

3-4 numaralı numuneler için merkezi yapışkan tabakadaki kusurlar tespit edilmiş ve boyutlandırılmıştır.

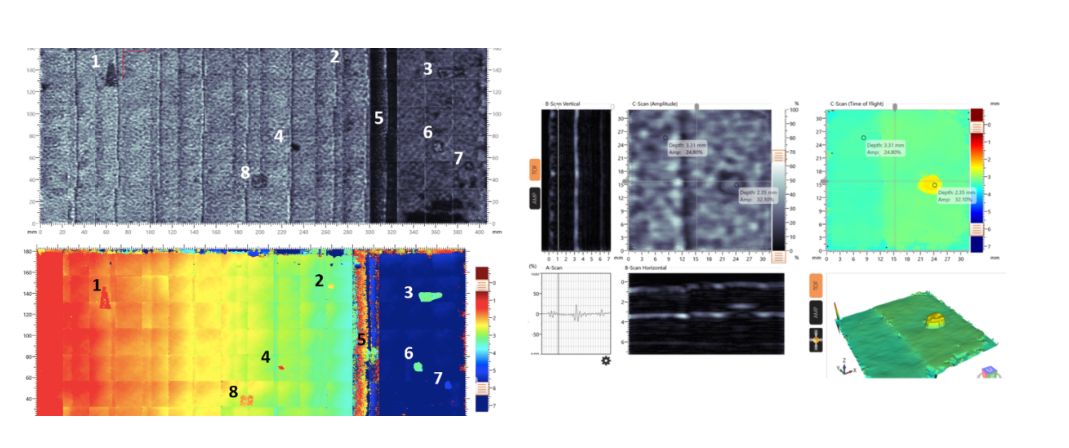

Örnek 5 için, laminat içine gömülü kusurlar tespit edilmiş ve başarılı bir şekilde boyutlandırılmıştır. CFRP ile alüminyum destek paneli arasındaki arayüzde de kusurlar tespit edilmiştir (Aşağıdaki resimde 6 numaralı gösterge). Destek panelinden kesilen kare net bir şekilde çözülmüştür. CFRP/hava arayüzü, CFRP/alüminyum arayüzüne kıyasla sesin daha büyük bir kısmını proba geri yansıttığından, bu alan sinyal genliğinde bir artış olarak ortaya çıkmıştır.
Uygulama Sonucu
Bu çalışmadan üç sonuç çıkarılabilir. İlk olarak, 2.5MHz ve 5MHz'lik iki TRM kullanılarak, 1mm'den 27mm'ye kadar geniş bir kalınlık aralığı başarıyla incelenmiş ve bu TRM'lerin çok yönlülüğü gösterilmiştir. İkinci olarak, yazılım yerel laminat kalınlıklarına göre farklı boyut ve derinliklerdeki kusurları kolayca gösterdi. Bu, geniş aralıkları kapsamak için tek kurulumların kullanılmasını sağlayarak denetimlerin gerçekleştirilmesini daha verimli hale getirdi. Üçüncüsü, Aqualene gecikme çizgileri panellerin hem pürüzlülüğüne hem de düzsüzlüğüne uyum sağlayabildi, bu da denetimlerin kalıp olmayan yüzeyden yapılabileceği anlamına geliyordu. Bu avantajlar ve eldeki veriler sayesinde üretici, dolphicam2'yi kendi uygulamaları için performansına güvenerek satın alabildi.
