Uygulamaya Genel Bakış
Demiryolu taşımacılığı sektöründe çalışan herkes, düzenli olarak hizmete alınan demiryolu varlıklarının yapısal bütünlüğünün bilinmemesinin ne anlama geldiğini çok iyi bilir. Vagon tekerlekleri, düz bir katı aksın üzerine monte edilmiştir ve bu tren akslarının arızalanmasını önlemek, kazaların önüne geçmek için en temel önceliklerden biridir. Dingillerin güvenli bir şekilde çalışmaya devam etmesi demiryolu endüstrisi için zorunlu olmakla birlikte, boginin ve aksın sökülerek parçalanması gerekmeksizin tren akslarını denetlemek hiç de kolay bir iş değildir.
İşte tam bu noktada ciddi bir sorun ortaya çıkmaktadır: Katı aks denetimlerinde karşılaşılan en yaygın kusurlardan biri korozyondur; kolayca gizlenebilen bu tehdit, enine yorulma çatlaklarına ve nihayetinde potansiyel olarak yıkıcı bir felakete yol açabilir. Aniden aksa kırılmasına neden olabilecek ağır hasarlar için gelişigüzel bir değerlendirme yapmak ya da kapsamlı bir muayene gerçekleştirmemek için kesinlikle hiçbir mazeret kabul edilemez.
Karşılaşılabilecek Zorluklar
Akslar gibi tren bileşenlerindeki enine yorulma çatlaklarının tespitine odaklanan muayeneler, tekerlekler yerindeyken dahi düzenli aralıklarla yapılmalıdır. Ultrasonik test, bileşen tekerlekler ve şasi ile birlikte yerinde durumdayken tren aksının tüm hacmini kapsayabilen tek tekniktir.
Tren aksı, şeklinden kaynaklanan yankılar üretme eğiliminde olan karmaşık bir geometriye sahiptir. Geleneksel ultrasonik test kullanıldığında, katı aksların yeterince kapsanması için genellikle birden fazla takoz seti gerekir. Operatörün, güvenilir veriler sunan ve kendisinin tam anlamıyla emin olduğu doğru bir tarama gerçekleştirebilmesi gerekir.
Muayenecinin, toplanan sinyalleri muayene edilen aksın hacmindeki doğru konuma yerleştirmesi; gerçek indikasyonlardan gelen yankıları geometriden kaynaklanan yankılarla karıştırmaması özellikle önem taşır. Veriler toplandıktan sonra sonuçların hızlı ve güvenli bir şekilde analiz edilmesi gerekir. Ancak sonuçta, tespit olasılığının aksın sökülmesini önleyecek kadar yüksek olmadığı kanıtlanmıştır. Sektör liderleri, yerinde tren aksı muayenesinin sağlayacağı açık avantajlardan yararlanacak bir çözüm aramaktadır.
Uygulama Çözümü

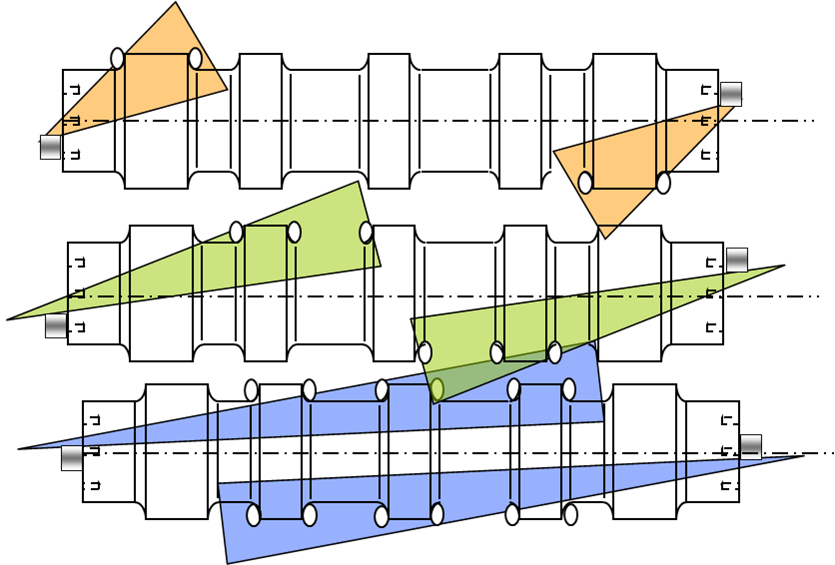

Şekil 1. Phased array probu tren aksı uç yüzeyine uygulama pozisyonunda görülmektedir. Prob, tüm aks hacminin taranmasını sağlayacak şekilde konumlandırılmıştır.
Eddyfi Technologies, metal bileşenlerdeki çatlakları tespit etmek ve karakterize etmek amacıyla yaygın biçimde kullanılan Gekko® veya Mantis™ gibi gelişmiş hata detektörleri sunmaktadır. Önerilen çözüm şunları kapsamaktadır:
- Çoklu grup yapılandırmalarını verimli biçimde kurmak, tarama planları oluşturmak ve verileri aksın geometrisinde yeniden yapılandırmak için Gekko veya Mantis Phased Array ultrasonik test sistemi
- Çatlak tespiti için akustik demetler oluşturan 16 veya 32 elemanlı doğrusal dizi
- Bileşenin tam hacmini kapsayacak şekilde probu uç yüzey üzerinde döndüren tek eksenli tarayıcı
Tren aksına ana erişim her iki uçtan sağlanır. Genellikle aksın ortasındaki delik, tarayıcı tarafından phased array ultrasonik probu sabit tutmak amacıyla kullanılır. Bu prob, gömülü yazılıma sahip taşınabilir ultrasonik enstrümana bağlanır.

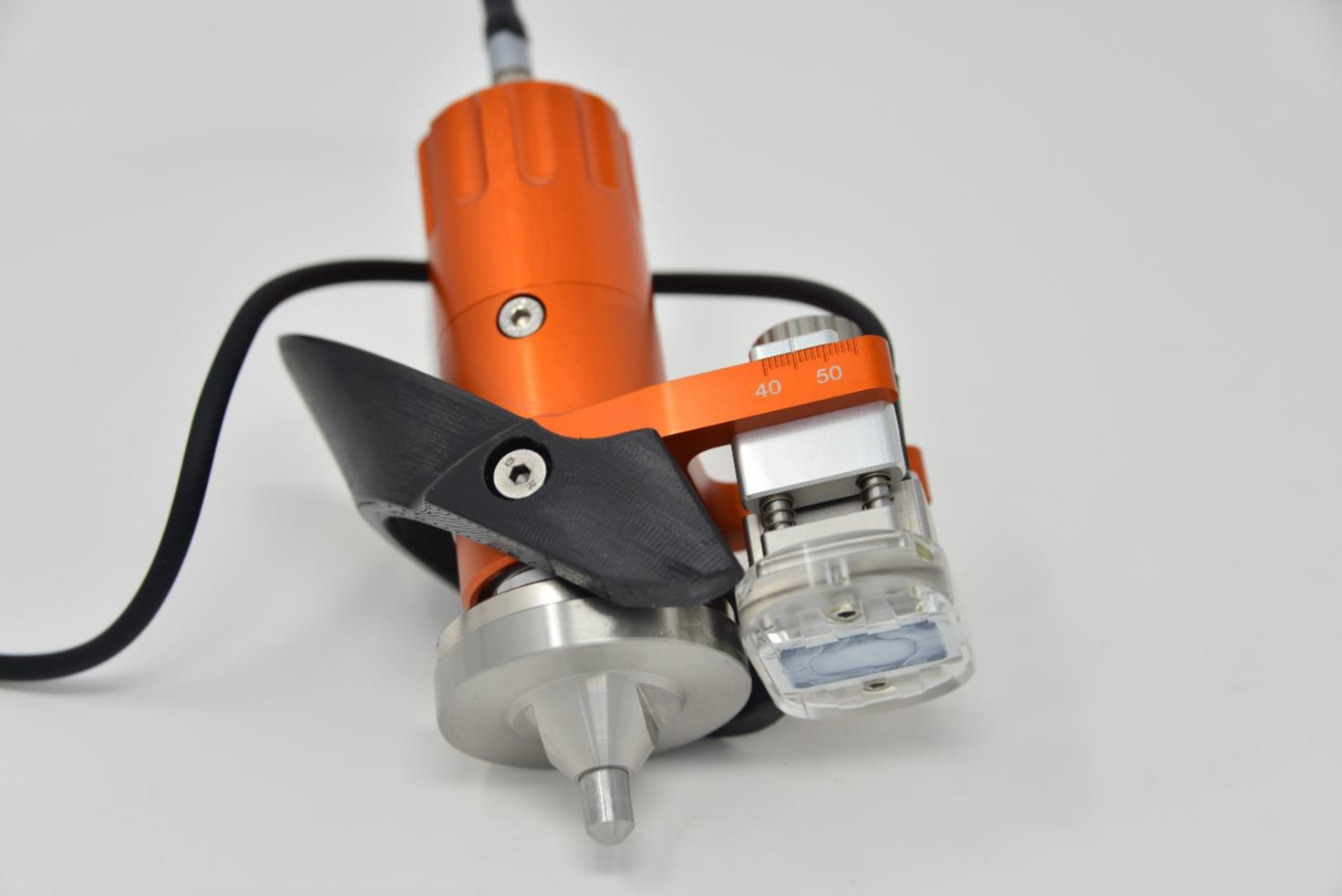

Şekil 2. Aks tarayıcısı, aksın uç yüzeyine monte edilmiş halde gösterilmektedir. Entegre kodlayıcı sistemi, 360 derecelik tam kapsamlı taramayı sağlar.
Kolayca takılan aks tarayıcısı, analiz sürecinde çevrede indikasyonları konumlandırmak için 360 derecelik uygun bir tarama yapılmasını sağlayan entegre bir kodlama sistemine sahiptir. Tarama sırasında tarayıcı, ultrasonik sinyallerin tarama boyunca tutarlı kalması için phased array probuna sıvı bağlayıcı veya jel'in doğru şekilde verilmesine olanak tanır.
Yazılım; tarama sırasında canlı ekran veya denetim raporunu tamamlamak için kullanılan çevrimdışı ekranla analiz özellikleri sunmaktadır. Ekran görüntüsü kritik bir özelliktir: toplanan sinyallerin aksın çizimi üzerinde görüntülenmesi ve tren aksının gerçek bir görünümünün sunulması büyük önem taşımaktadır. Bu gelişmiş araç, sezgisel yazılımıyla kolay yapılandırma ve hızlı muayene için kolayca yorumlanabilen görüntülerle phased array ultrasonik test muayenesi gerçekleştirme kapasitesine sahiptir.

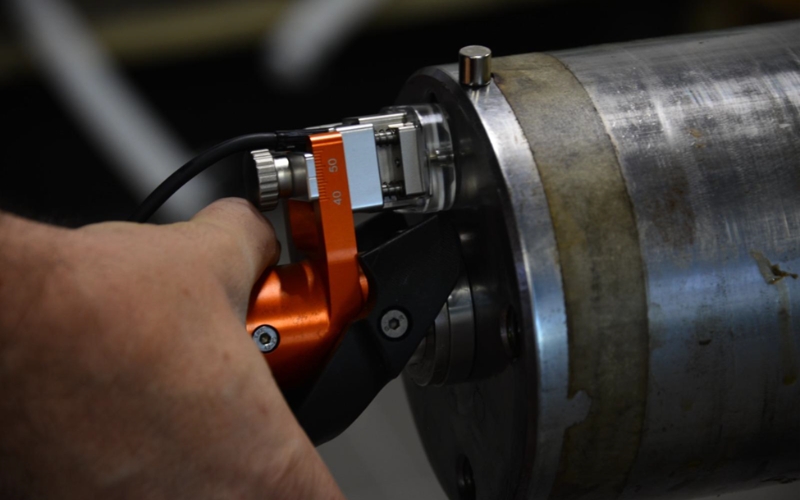

Şekil 3. Özel tasarımlı tarayıcı aksın uç yüzeyine yerleştirilerek muayene konumunda gösterilmektedir. Sistem, hem sıvı bağlayıcı beslemesini hem de enkodörlü konum takibini entegre eder.
Phased Array ultrasonik test, küçük enine çatlakları tespit etme konusunda mükemmel bir kapasiteye sahiptir. Sistem tek eksenli kodlanmış tarayıcı ve optimize edilmiş probla çalıştırıldığında, yüksek tespit olasılığıyla geniş alanların hızla taranmasını sağlar. Çatlak tespiti için farklı phased array verisi görünümlerini bir araya getirerek, verimli katı aks muayenelerini sağlamak üzere hızlı ve tekrarlanabilir hale gelir.

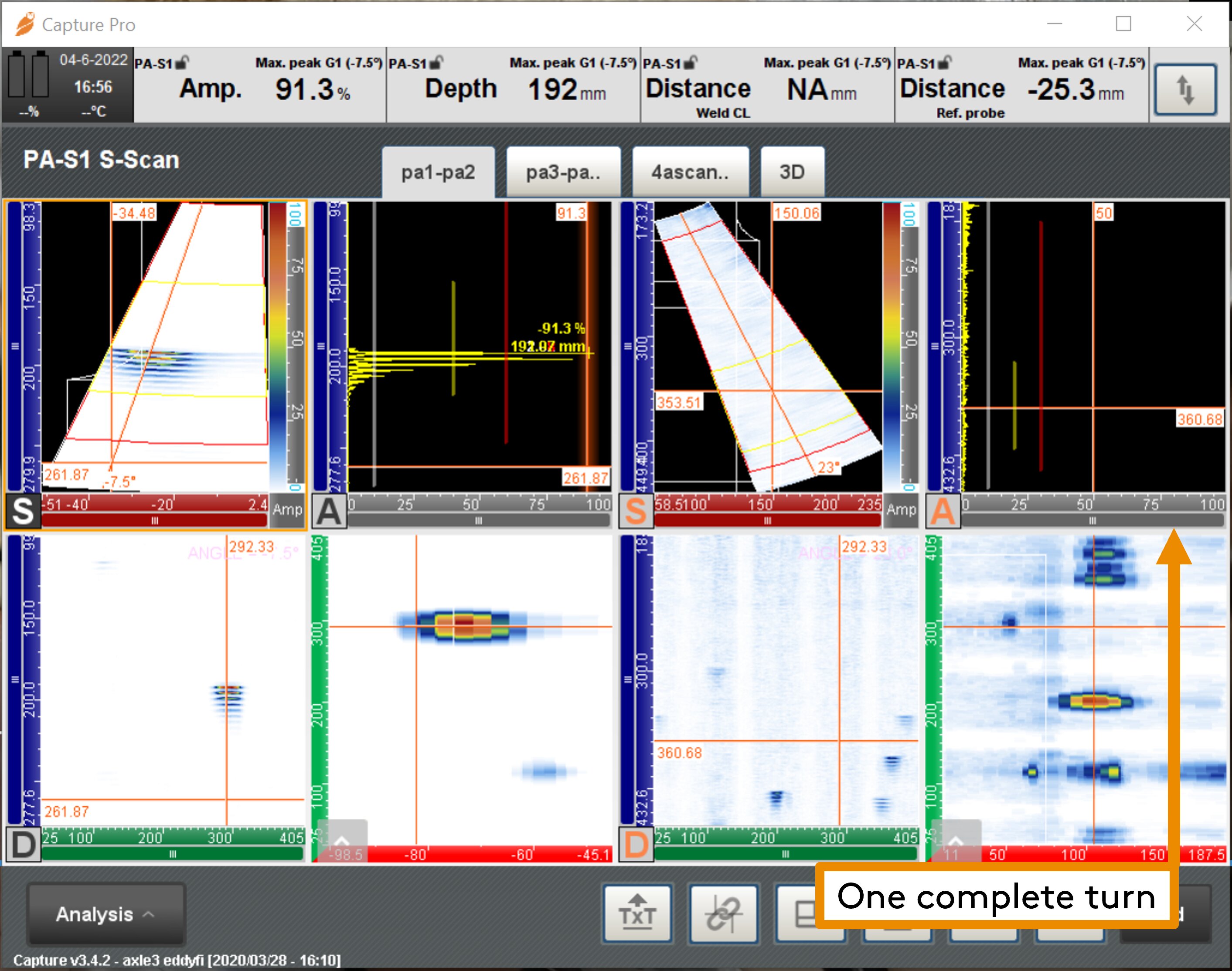

Şekil 4. Muayene yazılımı, tren aksının geometrik çizimi üzerine süperpozisyon uygulayarak veri görselleştirmesini sunmaktadır. Bu görünüm, tek bir tam turda elde edilen tarama verilerini yansıtmaktadır.

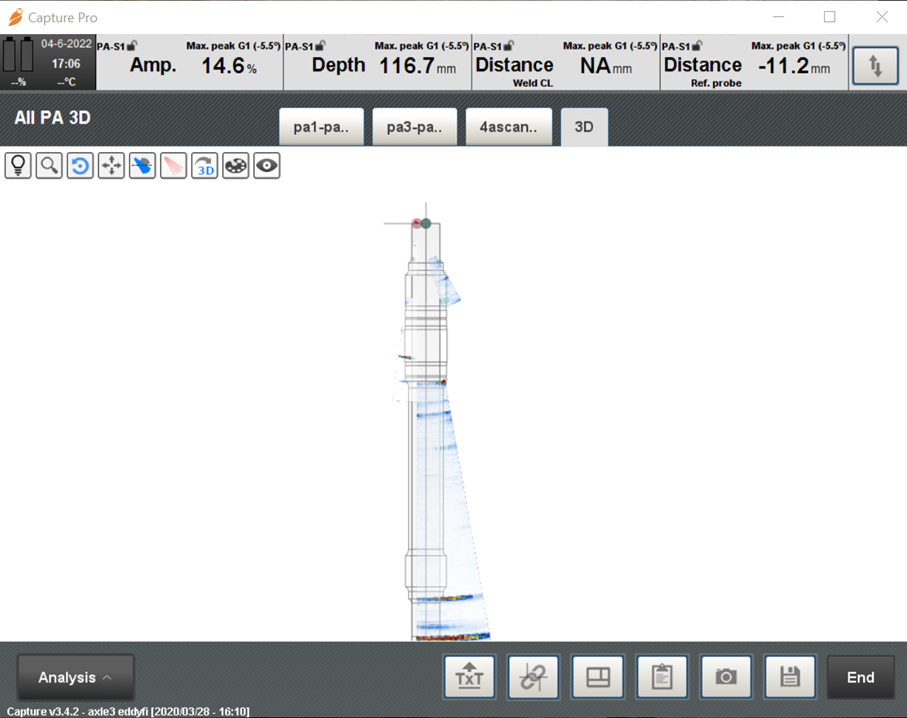

Şekil 5. Yazılım arayüzündeki tipik çoklu grup kurulumu, farklı açılardan ve derinliklerden elde edilen phased array verilerinin aynı anda görüntülenmesine olanak tanımaktadır.
Uygualama Faydaları
Bu uygulamada tanımlanan tarayıcı çok kolay takılmaktadır. Operatörün probu elle tutması gerekmez; bu da taramayı son derece konforlu kılar. Tarayıcı bir kodlayıcı içerdiğinden her indikasyon çevrede doğru biçimde konumlandırılır. Dahası, operatör tek bir turda tarama yapabilir; ancak tekrarlanabilirliği sağlamak ve sıvı bağlayıcı veya jel beslemesinin kalitesi dahil tarama kalitesini güvence altına almak için iki ya da daha fazla turdan oluşan daha uzun taramalar da gerçekleştirebilir.
Muayene verilerinin görüntülenmesi tren aksı geometrisinin çizimi üzerine süperpozisyon uygulanarak yapıldığından sinyaller daha kolay biçimde kusur ya da geometriden kaynaklanan yankı olarak sınıflandırılır. Bu durum maliyetli hatalara yol açabilecek yanlışlıkları önler (gereksiz yeniden taramalar, beklenmedik söküm, beklenmedik onarımlar).
Demiryolu sanayisinin, güvenilir sonuçlar sunan yerinde muayene çözümüne olan ihtiyacını fark eden Eddyfi Technologies, özellikle bu uygulama için özel bir tarayıcı ve phased array probu tasarlamıştır. Bu sistem, daha iyi kararlar alınabilmesi için net bilgi sağlar.
Aynı avantajlardan yararlanmak için bir sonraki muayene kampanyanızı görüşmek üzere Troy-Met’in uzman mühendis ekibi ile iletişime geçebilirsiniz.
