Endüstriyel tesislerde kaynaklı birleşimlerin bütünlüğü, sistem güvenliği ve operasyonel süreklilik açısından kritik öneme sahiptir. Özellikle yüksek sıcaklık altında çalışan ekipmanlar ve galvaniz kaplı yüzeyler, geleneksel tahribatsız muayene (NDT) yöntemleri için önemli uygulama zorlukları oluşturmaktadır.
Bu bağlamda, Alternating Current Field Measurement (ACFM) yöntemi, yüzey hazırlığı gereksinimini minimize etmesi ve yüksek sıcaklık koşullarında uygulanabilirliği ile öne çıkan bir elektromanyetik muayene tekniğidir.
ACFM Yönteminin Temel Prensibi
ACFM, iletken bir malzeme yüzeyine alternatif akım uygulanarak oluşturulan manyetik alanın, süreksizlikler (çatlaklar) tarafından bozulmasına dayanır. Bu bozulmalar, sensörler aracılığıyla ölçülerek çatlak varlığı, konumu ve boyutuna ilişkin bilgi elde edilir.
Yöntemin en önemli avantajlarından biri, çatlak derinliği ve uzunluğu hakkında kantitatif veri sağlayabilmesidir. Bu durum, özellikle kritik kaynak bölgelerinde hasar değerlendirmesini daha güvenilir hale getirir.

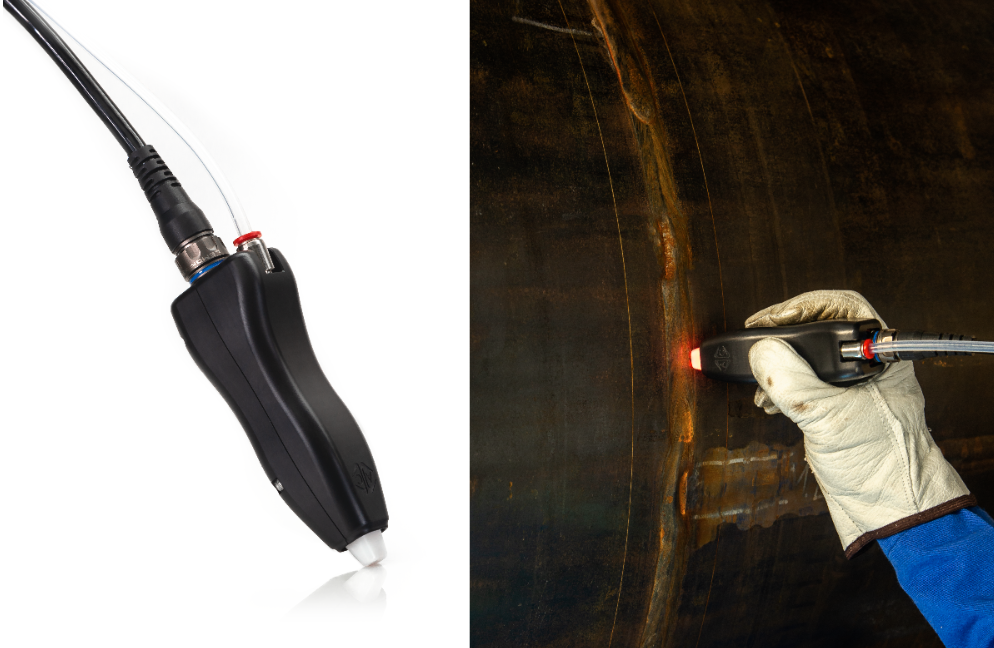

Tak ve çalıştır özellikli, hava soğutmalı ACFM probu.
Yüksek Sıcaklık Koşullarında Uygulanabilirlik
Birçok geleneksel NDT yöntemi (örneğin penetrant test veya manyetik parçacık muayenesi), yüksek sıcaklıklarda uygulanabilirlik açısından sınırlıdır. Bu yöntemler genellikle:
- Yüzeyin soğutulmasını gerektirir
- Ölçüm doğruluğunda düşüş yaşar
- Operasyonel kesinti oluşturur
ACFM yöntemi ise uygun prob tasarımı ile yüksek sıcaklık yüzeylerde doğrudan uygulanabilir. Bu özellik sayesinde:
- Ekipman servis dışı bırakılmadan muayene yapılabilir
- Termal çevrimlerden kaynaklı ek riskler azaltılır
- Süreç sürekliliği korunur

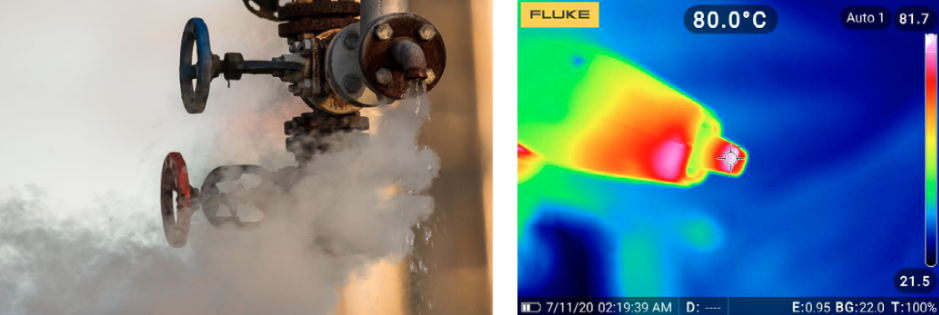

Sıcak parçaların geleneksel tekniklerle incelenmesi zor olabilir, ancak ACFM, 500°C (932°F) kadar sıcak parçaları incelemek için verimli ve hızlı bir çözüm sunar.
Galvanizli Yüzeylerde Performans
Galvaniz kaplamalar, elektromanyetik ve yüzey temelli muayene yöntemleri için önemli bir engel teşkil edebilir. Özellikle:
- Kaplama kalınlığı sinyal dağılımını etkileyebilir
- Yüzey hazırlığı gereksinimi doğurur
- Ölçüm hassasiyetini düşürebilir
ACFM yöntemi, kaplama kaldırılmadan uygulanabilmesi sayesinde bu dezavantajları büyük ölçüde ortadan kaldırır. Bu durum:
- İşçilik süresini azaltır
- Yüzeye zarar verme riskini ortadan kaldırır
- Tekrarlanabilir ölçüm imkânı sağlar

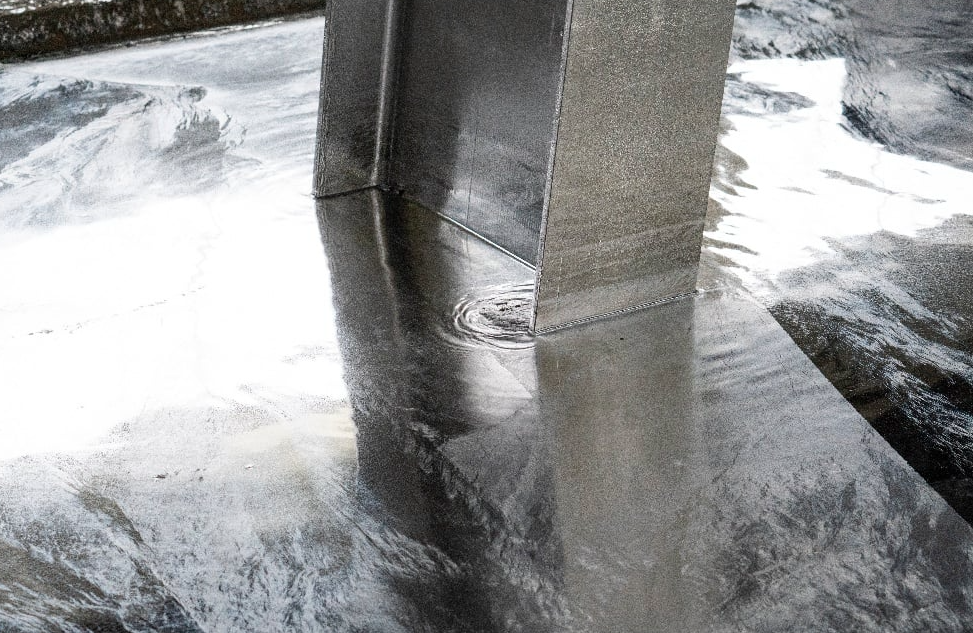

Çelik I-kirişlerin sıcak daldırma galvanizleme işlemi, korozyona karşı uzun süreli koruma sağlayan, sıkı düzenlemelere tabi bir süreçtir.
Kaynak Muayenesinde Tespit Yeteneği
Kaynak bölgeleri, geometrik süreksizlikler ve gerilme yığılmaları nedeniyle çatlak oluşumuna en yatkın alanlardır. ACFM yöntemi bu bölgelerde:
- Yüzey ve yüzeye yakın çatlakları tespit edebilir
- Çatlak boyutlandırması yapabilir
- Operatör bağımlılığını azaltan veri çıktısı sunar
Özellikle sinyal analizi üzerinden çatlak karakterizasyonu yapılabilmesi, yöntemi klasik tekniklere göre daha analitik hale getirir.

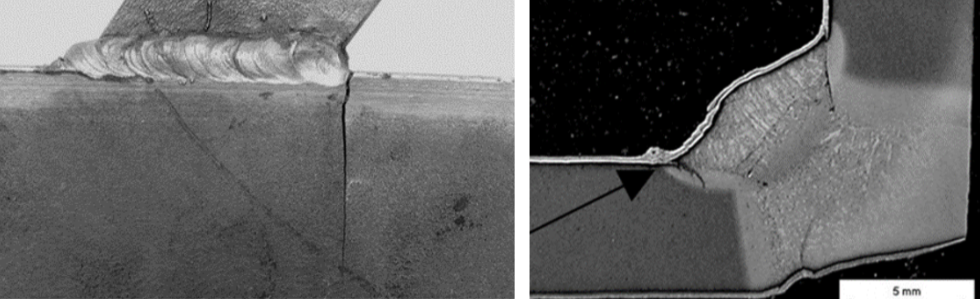

Çinko kaplamayı delen yüzey çatlakları (solda), yüzey altı çatlakları (sağda).
ACFM Yönteminin Avantajları ve Dezavantajları
ACFM yöntemi, yüksek sıcaklıkta çalışan ve galvaniz kaplı sistemlerde yüzey hazırlığı gerektirmeden uygulanabilmesi sayesinde zaman ve maliyet avantajı sağlar; ayrıca ekipmanı durdurmadan muayene imkânı sunar. Çatlakların sadece tespit edilmesi değil, boyutsal olarak değerlendirilmesine de olanak tanıyarak özellikle kaynak bölgelerinde güvenilir analiz yapılmasını destekler.
Buna karşın, yüzey altındaki derin kusurlara karşı sınırlı penetrasyon kabiliyeti nedeniyle bazı durumlarda tamamlayıcı NDT yöntemleri gerekebilir. Ayrıca ekipman maliyeti ve doğru veri yorumlama için gerekli operatör deneyimi, yöntemin dikkate alınması gereken başlıca sınırlamalarıdır.
ACFM yöntemi, özellikle yüksek sıcaklık ve galvaniz kaplı yüzeylerde kaynak muayenesi için pratik, güvenilir ve tekrarlanabilir sonuçlar sunan bir teknik olarak değerlendirilebilir. Yüzey hazırlığı gereksinimini ortadan kaldırması ve operasyonel sürekliliği desteklemesi, yöntemi endüstriyel uygulamalar açısından önemli bir alternatif haline getirmektedir.
