Prekast Beton Elemanlar Minimum Delme ile Nasıl İncelenir?

28 Oca 2025

Uygulamaya Genel Bakış

Prekast beton elemanlar inşaatta hız, verimlilik ve kalite kontrol dahil olmak üzere çok sayıda avantaj sunar. Bununla birlikte, bu elemanların derzlerindeki gizli kusur potansiyeli, kapsamlı denetim ihtiyacını önemli ölçüde vurgulamaktadır.

Tahribatsız Muayene (NDT), bütünlüklerinden ödün vermeden prekast elemanların derzlerini, enjeksiyonlarını ve durumlarını değerlendirmek için kullanılabilir. Bu uygulama notunda, maliyetli sondaj ihtiyacını en aza indirmek için prekast elemanların etkili tahribatsız muayenesi açıklanmaktadır.

Karşılaşılabilecek Zorluklar

Prekast yapılar, bir fabrikada üretilen büyük beton paneller kullanılarak inşa edilir. Bunlar ayağa kaldırılır, birbirine monte edilir ve ek yerlerinden harçla doldurulur. Bazen derzler harçla düzgün bir şekilde dolmaz. Nereye döktüğünüzü her zaman göremezsiniz, bazen bir araya toplanır ve yerin doğru doldurulup doldurulmadığını bilmek zor olabilir.

Şu anda, derzlerin doğru doldurulup doldurulmadığını kontrol etmek için rastgele yerleri delmek tipiktir. Ancak bu, derzleri doldurmak için zaman harcamak, ardından doğrulamak için tekrar delmek ve ardından onarmak için tekrar doldurmak anlamına gelir. Bu hem maliyetli hem de zaman alıcı bir süreçtir. İşte bu noktada NDT yöntemleri, müşteriye derzlerin doğru şekilde doldurulduğunu garanti etmenin daha etkili bir yolu olarak devreye girmektedir.

Uygulama Çözümü

Ultrasonik Darbe Yankı (UPE) teknolojisi, prekast beton elemanlardaki derz dolgusunu kontrol etmek için çok iyi çalışan tahribatsız bir test yöntemidir. Pundit PD8050, bu uygulama için ideal olan akıllı bir ultrasonik görüntüleme sistemidir. Derz dolgusunu tahribatsız bir şekilde kontrol etmek için UPE'yi kullanırken, sonuçların gerçek zamanlı görselleştirilmesini sağlar. Hafif, kablosuz tasarımı ve güçlü yazılımı, PD8050'yi tarama alanlarının değiştiği ve sonuçlara hemen ihtiyaç duyulan bu tür denetimler için ideal bir seçim haline getirir.

Hafifçe sola doğru harç derzinin içinde boşluk tespit edildi. Yukarıdaki siyah orta çizgi derzin yerini göstermektedir. Boşluk olup olmadığını kontrol etmek için derz kırılmıştır (aşağıda).

30cm'lik bir uzunlukta boşluk bulundu (boşluğun tüm uzunluğunu kırılmamıştır. Boşluklu derz bölümünün toplam uzunluğu 45 cm olarak tahmin edilmiştir.)

Pundit PD 8050 Nasıl Çalışır?

3D taramanızın aralıklarını tebeşir kullanarak beton üzerinde işaretledikten veya gümüş AI işaretleme bandını yapıştırdıktan sonra, ekleminizi taramanız yeterlidir ve PD8050 taramaları bir 3D modelde birleştirecektir.

Bu yöntemin işe yaradığını kanıtlamak için binanın bir katında beş farklı konum ve birkaç farklı bağlantı türü taranmıştır.

           İlk tarama yeri kırmızı okların olduğu eklemde boş bırakılmıştır.

                       İkinci tarama konumu taramanın üst kısmında boş bırakılmıştır.

İkinci tarama sahasında saha mühendisi tarafından yapılan potansiyel boşluğun tahmini boşluklu alanın AR kaplaması ile kırılımı. Taramadaki kırmızı alan derzdeki boşluğu göstermektedir.

                                Yeşil artı işaretinin olduğu yer geçersiz kılındı.

Yukarıdaki AR kaplamasında, tahmini boşluk alanı kırmızıyla gösterilmiştir ve mühendis derzin bu alanını kırdıktan sonra bu doğrulanmıştır (aşağıda).

Bu bağlantı kırmızı okların olduğu yerde geçersiz kılınmıştır (aşağıda)

                                    Derzde bulunan boşluklar

Derz dolgusunu incelemek için penceredeki köşe derzlerinde PD8050 ile bir çizgi taraması gerçekleştirilmiştir.



            Siyah ok, pencere açıklığı boyunca taramanın yönünü gösterir.

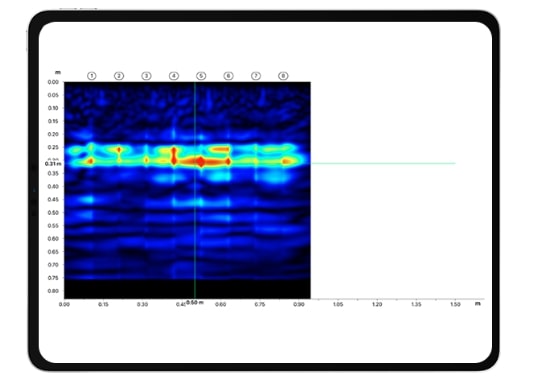

Köşe taramasından alınan çizgi tarama verileri. Veriler, artı işareti konumunda olası bir boşluğa veya zayıf bağa işaret etmektedir.



Sonuçları doğrulamak için toplamda üç alanda kırılmalar gerçekleştirilmiş ve ultrason darbe ekosunun prekast elemanların incelenmesi için doğru bir tahribatsız yöntem olduğu kanıtlanarak derz dolgu kusurlarının net bir şekilde görülmesi sağlanmıştır.

Bu da sahada zaman ve maliyet tasarrufunun yanı sıra müşteriye daha kaliteli raporlar sunulması anlamına geliyor. İstilacı sondajı en aza indiren etkili yapısal denetim için Pundit serisi NDT çözümlerine güvenebilirsiniz.
